Cuál es la diferencia entre la máquina troqueladora plana y la máquina troqueladora rotativa?

En el campo de la fabricación y el embalaje, las máquinas troqueladoras desempeñan un papel crucial para moldear diversos materiales en las formas deseadas. Dos tipos comunes son las troqueladoras planas y las troqueladoras rotativas, cada una con características distintivas que las hacen adecuadas para distintas aplicaciones. Ambas máquinas se diferencian principalmente en el volumen de producción, el tipo de material, los requisitos de precisión y el presupuesto.

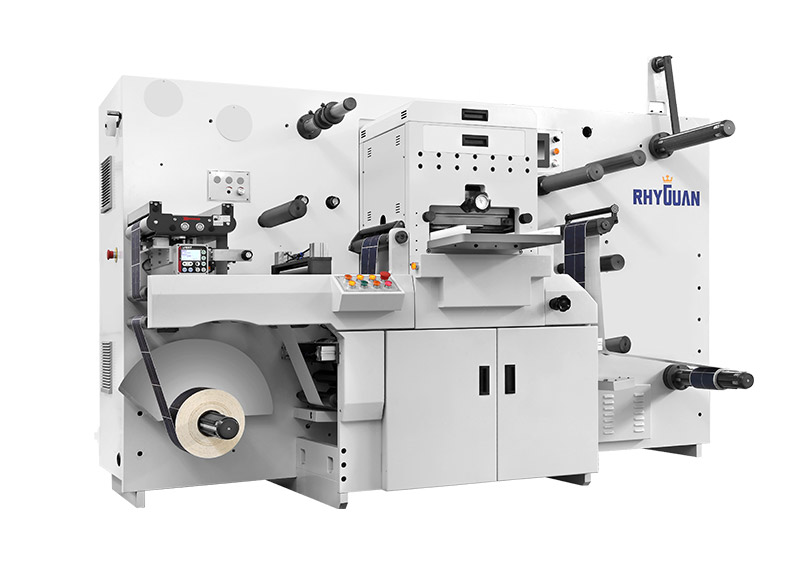

Máquina troqueladora plana de alta velocidad KISS-330SD

Características estructurales

Máquina troqueladora plana : Tanto la platina como el mecanismo de presión de la máquina troqueladora plana son planos. Existen modelos verticales y horizontales. La vertical tiene una estructura simple: la platina se mueve alrededor de una bisagra fija o oscila sobre un riel guía plano y luego se mueve horizontalmente para presionar la placa de troquelado. La horizontal cuenta con una platina horizontal y una placa de presión, y esta última se acciona mediante un mecanismo para presionar hacia arriba contra la platina.

Máquina troqueladora rotativa : Tanto el cilindro portaplacas como el mecanismo de presión son cilíndricos. Consta de un cilindro portaplacas y un cilindro de presión.

Principios de trabajo

Máquina troqueladora de superficie plana : el material se coloca sobre la base plana y la matriz de regla de acero en la platina móvil se mueve verticalmente para cortar el material en la hoja o rollo.

Máquina troqueladora rotativa : El material se alimenta continuamente entre el cilindro de la matriz y el yunque. El filo de la matriz presiona el material contra el yunque para realizar cortes o perforaciones limpios.

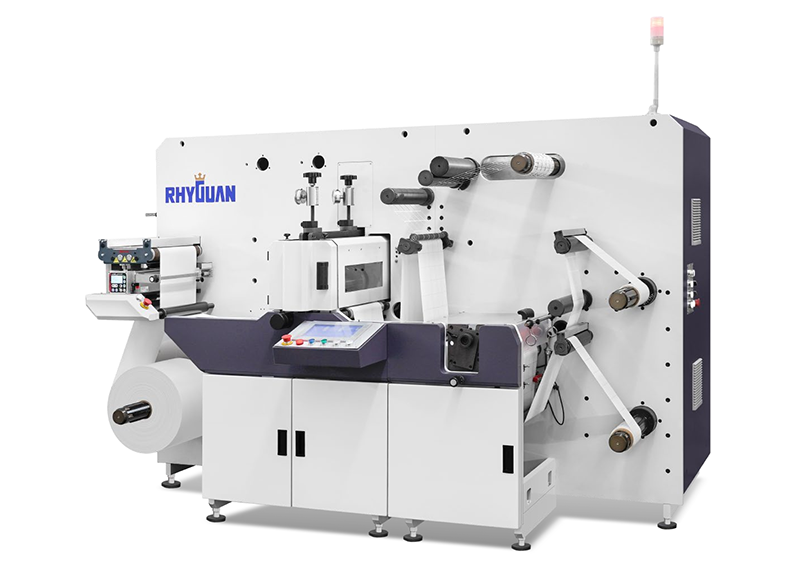

Máquina troqueladora de etiquetas multifunción rápida TOP-330-3

Características de rendimiento

Eficiencia de producción :

Máquina troqueladora de superficie plana : la velocidad de producción es relativamente lenta, generalmente adecuada para la producción de lotes pequeños1.

Máquina troqueladora rotativa : con rotación continua, tiene una alta eficiencia de producción y es adecuada para producción de gran volumen1.

Precisión de corte :

Máquina troqueladora plana : La precisión es relativamente baja. Resulta difícil lograr un corte de alta precisión para formas complejas y patrones finos.

Máquina troqueladora rotativa : tiene un alto nivel de precisión y puede controlar el descentramiento relativo entre el cilindro de placa y el cilindro de impresión dentro de un rango pequeño.

Capacidad de corte de beso :

Máquina troqueladora de superficie plana : generalmente no puede realizar cortes superficiales.

Máquina troqueladora rotativa : puede realizar cortes suaves, lo cual es muy importante para producir pegatinas, etiquetas y calcomanías.

Materiales aplicables

Máquina troqueladora de superficie plana : puede cortar materiales más gruesos y materiales en forma de lámina.

Máquina troqueladora rotativa : es adecuada para materiales delgados que se pueden alimentar de forma continua en forma de rollo.

Costo del equipo

Máquina troqueladora de superficie plana : el desarrollo de herramientas es rápido y simple, y los costos de equipos y matrices son relativamente bajos, lo que resulta más rentable para pedidos de lotes pequeños.

Máquina troqueladora rotativa : El costo de fabricación de troqueles es elevado. Sin embargo, cuando el volumen de producción es grande, el costo unitario puede reducirse.

En conclusión, la elección entre una troqueladora plana y una troqueladora rotativa depende de diversos factores, como el volumen de producción, el tipo de material, los requisitos de precisión y el presupuesto. Los fabricantes deben evaluar cuidadosamente estos factores para seleccionar la solución de troquelado más adecuada a sus necesidades específicas.
